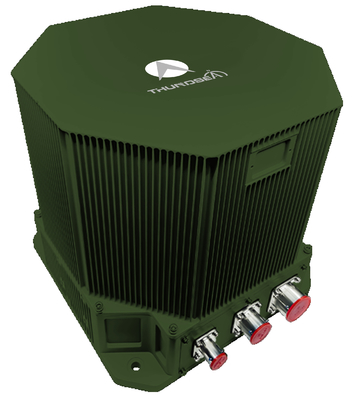

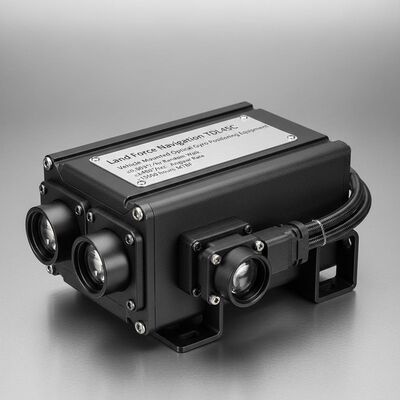

陸軍ナビゲーション TDL45C 車両搭載 オプティカル・ジロポジショニング機器 ≤0.003°/√hr ランダム・ウォーキング, ≥±400°/秒 角速,MTBF >15000時間
主要 な 特質
ブランド名:
NAVI OPTICS
モデル番号:
TDL45C
原産地:
中国
認定:
CCS
最低注文数量:
1セット
供給能力:
月10セット
納期:
5~8 営業日
標準梱包:
カートンボックス
製品概要
TDL45C 車載光学ジャイロ システムは、15,000 時間以上の MTBF で 5m 以下の位置精度を実現します。 ±400°/秒の角速度、-40℃～60℃での動作、軍用および産業用車両向けの複数のナビゲーション モードを備えています。
製品カスタム属性
ハイライト
車両に搭載された光学回転器具
,オプティカル・ジロイネーション・ナビゲーション機器
月 バイアス 繰り返し:
はい
月 スケール因数 正確さ:
802.11b
バイアスの再現性:
≤0.01°/時
スケール因子精度:
シザーリフト用アフターパーツ
ランダムな歩き方:
100%新品
角速度:
≧±400°/秒
角加速度:
リサイクル可能な素材、こぼれ防止など
MTBF:
4層鋼線スパイラル
製品説明
陸軍ナビゲーション TDL45C 車両搭載 オプティカル・ジロポジショニング・オリエンテーション機器
TDL45C 車両搭載の光学ジロ位置付け・方向付け装置は,先進的なレーザーまたは光ファイバージロおよびクォーツ加速計をコアセンサーとして利用している.高度なナビゲーションソフトウェアを備えたストラップダウン慣性ナビゲーションシステムアーキテクチャを使用ゼロ速度更新 (ZUPT),慣性/衛星ベースの統合ナビゲーションを含む複数の動作モードでリアルタイムナビゲーションデータを提供します.慣性/距離計統合ナビゲーション.
応用分野
このオプティカル・ジロ位置付けシステムは,地測調査車両,装甲戦闘プラットフォーム (戦車,自走砲,歩兵戦闘車両)高速鉄道システム,農業機械,そして精密なナビゲーションを必要とする他の機械化されたプラットフォーム.市民の位置付けのニーズに対応しています軍用および工業用
性能特性
- ゼロ速度更新 (ZUPT) 能力を持つ自律ナビゲーション
- オードメーターと衛星ベースのシステムによる統合ナビゲーション
- 静的状態と動的状態 (動き中の状態) の両方でアライナメントと初期化
- 高緯度 (±65°),極寒,高海域に適しています
- 要求の高い環境のための高い信頼性の設計
テクニカル仕様
| パラメータカテゴリ | 仕様 | 価値 |
|---|---|---|
| アクセロメーター | 月 バイアス 繰り返し | ≤10μg |
| 月 スケール因数 正確さ | ≤10ppm | |
| ジロ | バイアス 繰り返し | ≤0.01°/h |
| スケール因子精度 | ≤5ppm | |
| ランダム ウォーク | ≤0.003°/√hr | |
| 特徴 | 角率 | ≥±400°/秒 |
| 角加速 | 100000°/秒2 | |
| 加速 | >25g | |
| 角 的 な 態度 | どんな 指導 も | |
| パフォーマンス | アライナインメント 時間 | ≤15分 |
| 入力/出力 | インターフェース | 3 RS422 フルデュプレックスシリアルポート,1 100M イーサネットポート |
| 位置精度 | 北方探知/方向付け精度 | ≤5m |
| 慣性ナビゲーション/オデメーター組み合わせ | ≤0.05%D | |
| 北方探知/方向付け精度 | ≤0.3ミリ | |
| 軸承 精度 保たれ/2h | ≤0.3ミリ | |
| 組み合わせたナビゲーション位置精度 | ≤0.2ミリ | |
| AHRS アプリケーションのパフォーマンス | 方向の正確さ | ≤0.2ミリ |
| ピッチ&ロール 正確さ | ≤0.2ミリ | |
| 特徴 | 電力消費量 | <40W |
| 体重 | <8.2kg | |
| 温度範囲 | -40°C~60°C | |
| 衝撃耐性 | 15g 半シナス波 11ms | |
| 入力電圧 | DC24V ((±25%) | |
| 冷却方法 | マウントプレートへの伝導 | |
| 振動抵抗 | 20~2000Hz 6.06g | |
| MTBF | >15000時間 |
